Poniżej zamieszczono zdjęcia rozkladów luminancji na drodze pochodzącej od wiązek świetlnych reflektorów samochodowych – świateł mijania i drogowych z żarówkami H7. Wartości odpowiadają luminancji wtrażonej w [cd/m^2]. Zdjęcia wykonano z pozycji kierowcy.

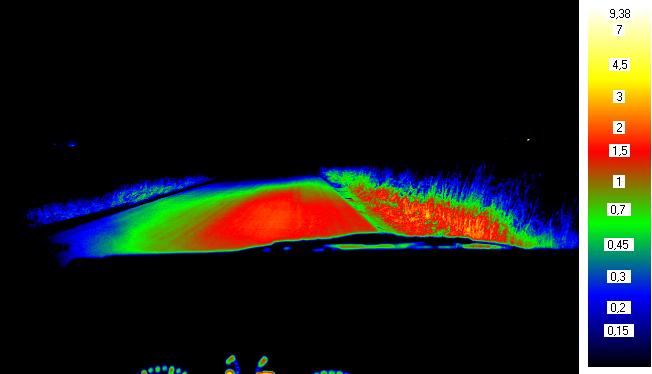

Rozklad luminancji na drodze dla wiązek świateł świateł mijania:

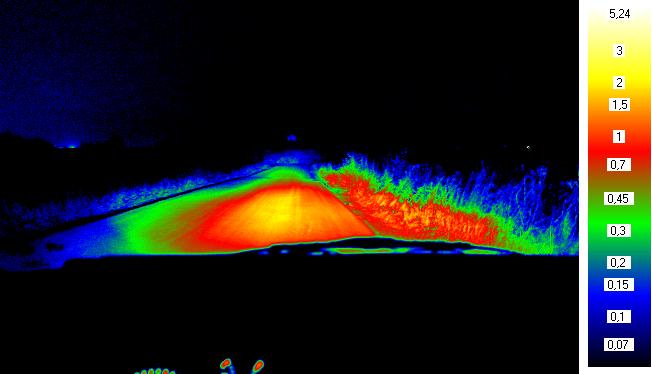

Rozklad luminancji na drodze dla wiązek świateł świateł drogowych:
