Stanowisko do pomiaru rozkładu widmowego

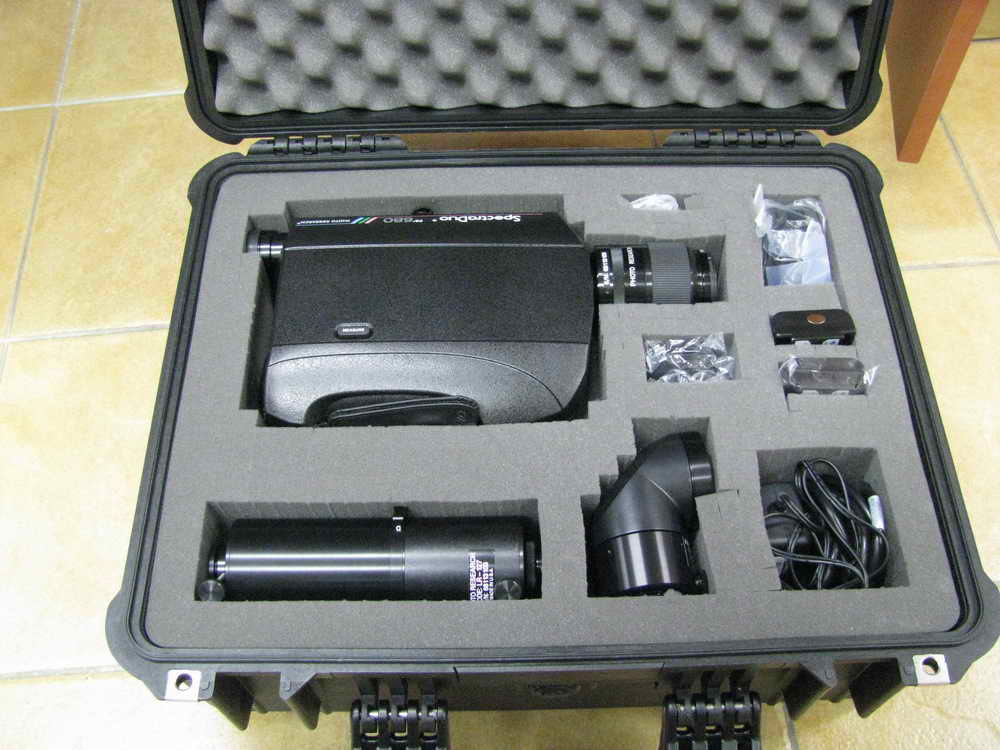

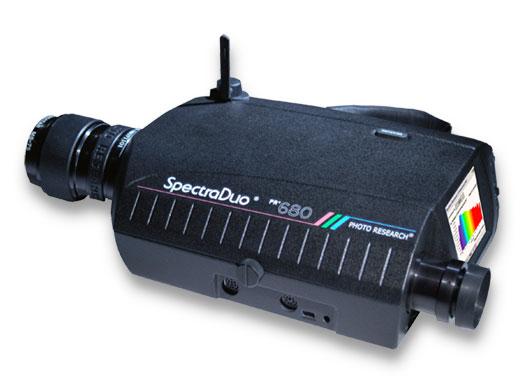

Spektroradiometr cyfrowy PR 680 SpectraDuo firmy Photo Research
Podstawowe parametry:
- apertura przyrządu 1º; 0,5º; 0,25º; 0,125º,
- pomiar rozkładu widmowego w zakresie widzialnym,
- zakres pomiaru luminancji min. 0,003 ÷ 17000000 cd/m2,
- filtry obniżające sygnał: 100krotnie, 1000krotnie, 10000krotniez
- analizator do testowania diod LED (T1 / 3mm i T1.75 / 5 mm) na zgodność z CIE127,
- korekcja cosinusowa,
- możliwość wyświetlania punktu pomiarowego na diagramie chromatyczności CIE,
- pomiar i obliczenia wartości luminancji, chromatyczności CIE, temperatury barwowej, dominującej długości fali, CRI (Ra)
- dane prezentowane w postaci graficznej za pomocą rozkładu spektralnego i diagramu chromatyczności CIE (1931 i 1976),
- wzorzec odbicia,
- zakres pomiaru natężenia oświetlenia: 12-200klx,
- zakres pomiaru światłości: 8-130kcd,
- wbudowany kolorowy, dotykowy wyświetlacz,
- automatyczna synchronizacja,
- zapis na karcie pamięci SD.
Przykładowe pomiary:

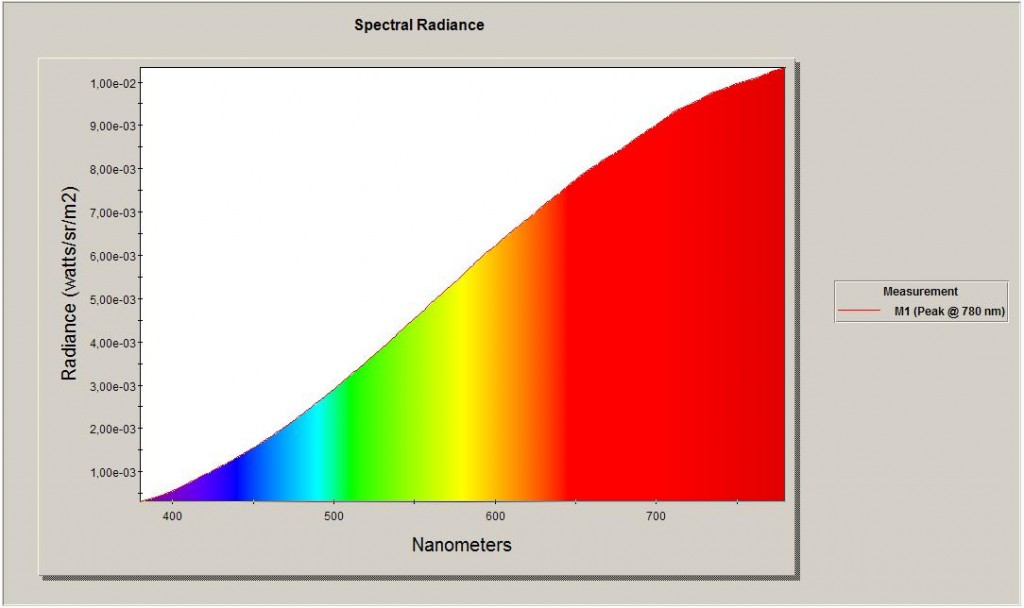

Rozkład widma promieniowania żarówki konwencjonalnej

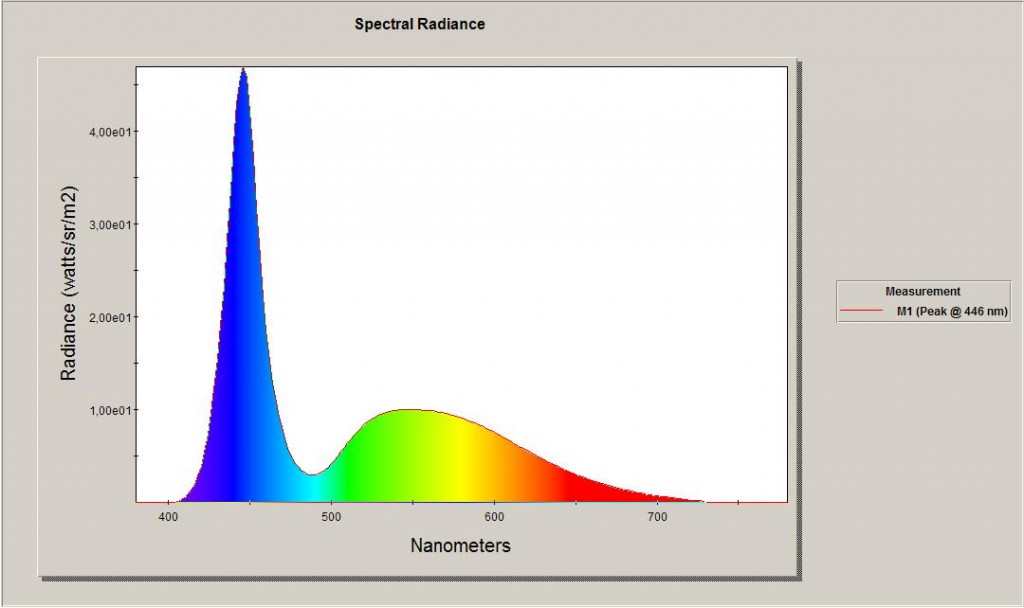

Rozkład widma promieniowania zamiennika żarówki konwencjonalnej – wykonanej w technologii LED

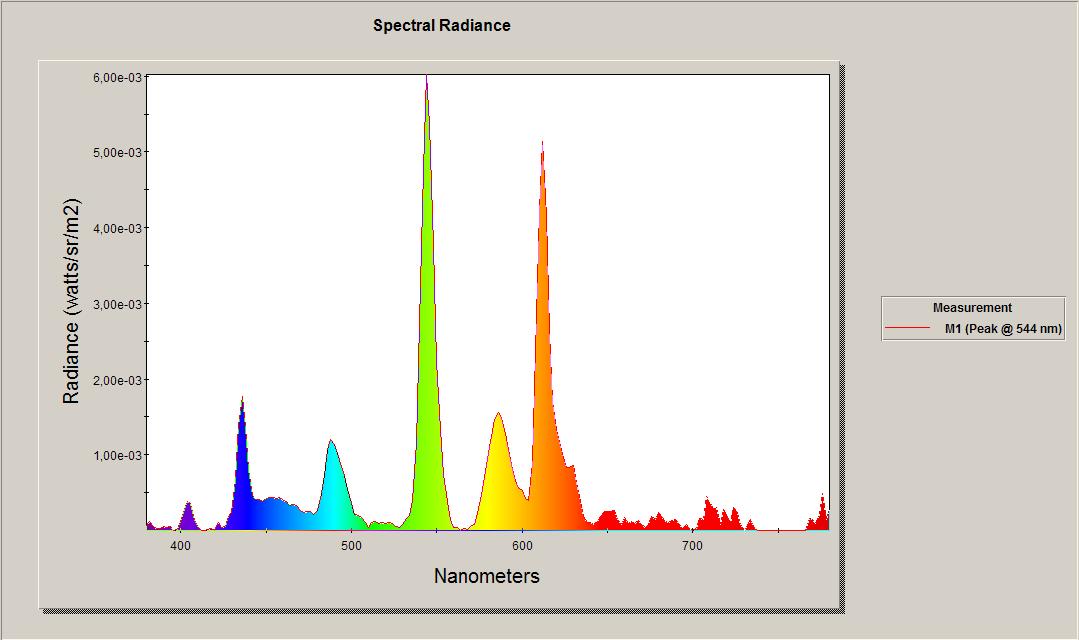

Rozkład widma promieniowania zamiennika żarówki konwencjonalnej – świetlówki kompaktowej
Możliwy jest pomiar rozkładu widmowego, parametrów kolorymetrycznych i luminancyjnych następujących elementów:
- oświetlenia wnętrz,
- projektorów, reflektorów, lamp sygnałowych,
- sygnalizatorów,
- monitorów, telewizorów,
- źródeł światła
- opraw oświetleniowych
- ekranów i matryc LED, LCD, PDP, EL, FED itd.,
- kontrolek i elementów sygnałowych,
- wskaźników,
- tablic operatorskich.
Strona producenta sprzętu: www.photoresearch.com
